L’essentiel à retenir
La profondeur des fondations d’un portail dépend impérativement de la zone de gel et de l’altitude. Une fouille minimale de 50 à 60 cm est requise en plaine, contre 1 mètre en montagne pour éviter tout soulèvement. Respecter cette profondeur hors gel (PHG) garantit la stabilité durable de votre structure et vous évite des réparations coûteuses.
Vous vous apprêtez à installer un portail et vous vous demandez quelle profondeur creuser pour garantir sa solidité ? Ce guide technique vous aide à déterminer précisément les dimensions de vos fondations selon les normes de construction, la nature de votre sol et les spécificités climatiques de votre région.
Les facteurs déterminants pour la profondeur de vos fondations de portail
Le type de portail et son poids : le point de départ
Le mécanisme de votre portail influence directement la conception des fondations :
- Portail battant : Les forces s’exercent principalement sur les gonds et les piliers
- Portail coulissant : Le poids se répartit sur toute la longueur du rail
Le matériau joue également un rôle crucial. Un portail en aluminium (30-50 kg) n’exigera pas les mêmes fondations qu’un modèle en acier ou en fer forgé (150-300 kg). Plus le portail est lourd, plus vos fondations devront être dimensionnées en conséquence.
💡 Conseil pratiqueConsultez la documentation technique de votre portail avant de démarrer les travaux. Les fabricants fournissent souvent des recommandations spécifiques.
La nature du sol : un paramètre essentiel
La composition de votre terrain détermine la stabilité de l’installation :
Sol rocheux ou stable
- Excellente portance naturelle
- Profondeur minimale suffisante
- Peu de risque de mouvement
Sol argileux
- Gonfle avec l’humidité, se rétracte en période sèche
- Risque de fissuration des maçonneries
- Nécessite des fondations plus profondes et éventuellement un drainage
Sol sableux
- Portance faible
- Nécessite de creuser plus profond pour trouver une assise stable
- Fondations plus larges recommandées
⚠️ ImportantSi vous avez un doute sur la nature de votre sol, une étude géotechnique peut vous éviter de mauvaises surprises. Sur terrain instable, il est préférable d’augmenter la profondeur de fondation du portail de 10 à 20 cm par rapport aux recommandations standards. Pour les sols argileux particulièrement problématiques, consultez notre guide sur comment drainer un terrain argileux avant de couler vos fondations.
Les conditions climatiques et l’exposition au vent
L’impact du climat
Le gel constitue la principale menace pour vos fondations. Lorsque l’eau présente dans le sol gèle, elle augmente de volume et peut soulever littéralement votre structure. C’est pourquoi la profondeur hors gel (PHG) est une donnée incontournable.
En France métropolitaine, selon votre région :
- Zones tempérées (littoral, vallées) : 50-60 cm minimum
- Zones intermédiaires : 60-80 cm
- Zones montagneuses : 80 cm à 1 mètre et plus
L’exposition au vent
Les portails de grande taille (plus de 3,5 mètres) situés en zone ventée subissent des contraintes latérales importantes. Pour un projet sur mesure intégrant ces contraintes, des spécialistes comme Usine Online proposent des portails adaptés à votre configuration.
Pour ces installations, renforcez la structure en :
- Augmentant la profondeur des fondations des piliers du portail de 10-15 cm
- Utilisant un ferraillage plus dense
- Prévoyant des plots de fondation plus larges
La profondeur hors gel (PHG) : la règle d’or à respecter
Comprendre le phénomène du gel et son impact
L’eau présente dans le sol gèle en hiver, augmente de volume et exerce une poussée mécanique vers le haut. Ce phénomène, appelé soulèvement dû au gel, peut avoir des conséquences graves :
- Piliers qui penchent ou se désolidarisent
- Portail qui frotte ou se bloque
- Fissures dans le seuil en béton
- Déformation du rail pour les portails coulissants
La profondeur des fondations de portail hors gel correspond au niveau où le sol ne gèle jamais, quelle que soit la rigueur de l’hiver. Descendre vos fondations à cette profondeur garantit la stabilité pérenne de votre installation.
Calculer la PHG : une méthode précise selon votre région
Cette profondeur n’est pas uniforme en France. Elle dépend de la région et surtout de l’altitude, selon les règles du DTU 13.12 (Document Technique Unifié relatif aux règles de calcul des fondations superficielles).
Tableau de calcul de la Profondeur Hors Gel selon l’altitude
| Scénario | Données | Calcul et Résultat |
|---|---|---|
| Plaine (altitude | Exemple : Paris (Alt. 67 m) Valeur ‘h’ = 60 cm | PHG = 60 cm La fondation doit être creusée à au moins 60 cm |
| Altitude moyenne (150-500 m) | Exemple : Annecy (Alt. 447 m) Valeur ‘h’ = 85 cm | Formule : PHG = h + ((A – 150) / 200) × 0,05 Résultat : 0,92 m → arrondir à 1 m par sécurité |
| Montagne (> 500 m) | Altitude élevée | Minimum 1 mètre, voire 1,2 m dans certains cas |
Comment utiliser ce tableau :
- Identifiez votre altitude (disponible sur les cartes IGN ou votre PLU)
- Référez-vous à la zone climatique de votre département
- Appliquez la formule si vous êtes au-dessus de 150 m d’altitude
- En cas de doute, privilégiez toujours la profondeur supérieure
💡 AstuceEn zone montagneuse, ne prenez aucun risque. Une profondeur minimale de 1 mètre est votre meilleure assurance contre les dégâts du gel.
Dimensions complètes des fondations : longueur et largeur
Au-delà de la profondeur, les autres dimensions sont tout aussi importantes pour garantir la stabilité de votre portail.
Calculer la longueur des fondations
Pour un portail coulissant :
- Longueur = (2 × longueur du portail) + 50 cm
- Exemple : Pour un portail de 4 m → (2 × 4) + 0,5 = 8,5 mètres
- Cette longueur permet d’accueillir le dégagement complet du portail et les rails
Pour un portail battant :
- Longueur = distance entre les extrémités extérieures des deux piliers
- Plus simple à calculer car pas de zone de refoulement
Définir la largeur des fondations
Pour un portail coulissant :
- Largeur = largeur du pilier + 20 cm (pour les supports de rails)
- Ajouter 10-15 cm supplémentaires si motorisation prévue
- Exemple : Pilier de 30 cm → fondation de 50 cm de large minimum
Pour un portail battant :
- Largeur = largeur du pilier (peut être légèrement plus fine)
- Exemple : Pilier de 30 cm → fondation de 30 à 40 cm de large
Tableau récapitulatif des dimensions
| Type de portail | Longueur fondation | Largeur fondation | Profondeur minimale |
|---|---|---|---|
| Coulissant 4m (plaine) | 8,5 m | 50-60 cm | 50-60 cm (PHG) |
| Coulissant 4m (montagne) | 8,5 m | 50-60 cm | 1 m (PHG) |
| Battant 3m (plaine) | 3 m | 30-40 cm | 50-60 cm (PHG) |
| Battant 3m (montagne) | 3 m | 30-40 cm | 1 m (PHG) |
Fondations spécifiques : portail battant ou coulissant
La configuration de la maçonnerie change radicalement selon le mécanisme d’ouverture.
Portail battant : la primauté des plots de fondation
Pour un modèle battant, toute la charge et les efforts de rotation reposent sur les deux piliers. La fondation doit donc se concentrer sous ces ancrages.
Configuration recommandée :
- Deux plots en béton armé sous chaque pilier
- Dimensions : 50 × 50 cm minimum (pour pilier standard de 30 × 30 cm)
- Profondeur : respecter la PHG de votre zone
- Ferraillage vertical pour résister aux efforts de torsion
Option renforcée : Relier les deux plots par une semelle filante (longrine) pour solidariser l’ensemble. Cette solution est particulièrement recommandée pour :
- Les portails lourds (> 200 kg)
- Les portails motorisés
- Les sols instables ou argileux
📐 Règle de dimensionnementLa fondation doit être au moins 2 fois plus large que le pilier. Pour un pilier de 30 × 30 cm, prévoyez une fondation de 60 × 60 cm.
Portail coulissant : l’incontournable longrine en béton
Le portail coulissant nécessite une approche différente car le poids se répartit sur toute la longueur du rail.
La longrine : élément central
- Semelle de fondation filante qui court sur toute l’ouverture + la zone de refoulement
- Doit être parfaitement plane et de niveau (tolérance maximale : 2 mm/mètre)
- Largeur : 40-50 cm minimum
- Profondeur : respecter la PHG + 10 cm pour l’installation du rail
Étapes de réalisation :
- Creuser la tranchée sur toute la longueur calculée
- Installer le ferraillage avant le coffrage
- Positionner les rails AVANT la prise complète du béton
- Vérifier le niveau avec une règle de maçon et un niveau laser
⚠️ Point critiqueLa planéité du seuil est absolument déterminante. Le moindre défaut de niveau se traduira par un effort accru sur la motorisation et une usure prématurée du système.
Les points de vigilance communs aux deux types
Quel que soit le mécanisme choisi, certains principes restent identiques :
✅ Stabilité des piliers : Ils supportent l’intégralité du poids et des mouvements
✅ Nivellement parfait : Indispensable pour le bon fonctionnement à long terme
✅ Respect de la PHG : La garantie contre les dégâts du gel
✅ Qualité du ferraillage : L’assurance d’une structure qui ne fissure pas
✅ Béton dosé à 350 kg/m³ : Pour une résistance optimale aux contraintes
💡 Note : La logique de conception reste similaire pour réaliser la fondation d’un mur de clôture, car la préservation structurelle et le respect de la profondeur hors gel demeurent prioritaires.
Cas particulier : fondation pour pilier de portail sans semelle
Si vous optez pour un portail sans semelle de liaison entre les piliers, toutes les charges seront supportées exclusivement par les piliers et leurs fondations individuelles.
Dimensionnement renforcé nécessaire :
- Fondation = 2 fois la dimension du pilier minimum
- Exemple : Pilier de 30 × 30 cm → fondation de 60 × 60 cm
- Profondeur : PHG + 10 cm supplémentaires par sécurité (soit 70 cm en zone tempérée)
- Ferraillage vertical dense pour résister aux efforts de flexion
Quand choisir cette configuration :
- Portail léger (< 80 kg)
- Sol très stable (rocheux)
- Budget limité
⚠️ LimitesCette solution est déconseillée pour les portails motorisés ou les portails lourds, car elle offre moins de rigidité d’ensemble.
Finaliser le chantier : ferraillage, motorisation et finitions
L’impact de la motorisation sur la structure
Un moteur génère des forces importantes à chaque cycle d’ouverture et de fermeture :
- Tractions et poussées sur les piliers (portail battant)
- Vibrations continues sur le rail (portail coulissant)
- Chocs en fin de course
Adaptations nécessaires :
- Béton dosé à 350 kg/m³ minimum (au lieu de 300 kg/m³)
- Ferraillage renforcé aux points de fixation du moteur
- Plots de fondation élargis de 10 cm par rapport à un portail manuel
💡 ConseilPrévoyez la motorisation dès la conception, même si vous ne l’installez que plus tard. Adapter une fondation existante coûte beaucoup plus cher.
Le ferraillage : l’armature de vos fondations
Le béton résiste très bien à la compression, mais il est fragile en traction. Le ferraillage compense cette faiblesse structurelle.
Pour une longrine de portail coulissant :
- 4 à 6 barres d’acier haute adhérence (HA) de diamètre 10-12 mm
- Cadres tous les 20-30 cm pour maintenir l’ensemble
- Enrobage de 3-4 cm minimum (distance entre l’acier et les parois du béton)
Pour les plots de portail battant :
- 4 barres verticales HA de diamètre 12 mm
- Cadres horizontaux tous les 15 cm
- Liaison avec les piliers par des attentes (barres qui dépassent)
❌ Erreurs à éviter :
- Utiliser de la ferraille de récupération non normée
- Ne pas caler le ferraillage (il doit être au centre du béton)
- Oublier de ligaturer les intersections

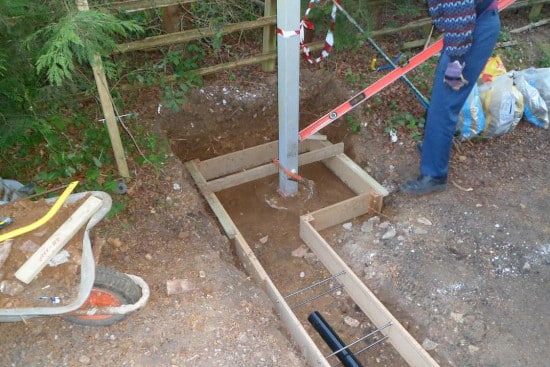

La préparation de la fouille avant coulage
Avant de couler le moindre béton, le fond de fouille doit être impeccable.
Checklist de préparation :
1. Nettoyer le fond de fouille
- Retirer toutes les racines, pierres instables et terre meuble
- Éliminer les poches d’eau stagnante
2. Compacter le sol
- Utiliser une dame manuelle (petite surface) ou mécanique (longue tranchée)
- Objectif : obtenir une base stable qui ne bougera pas sous le poids du béton
3. Couler un béton de propreté
- Épaisseur : 5 cm
- Béton maigre dosé à 150-200 kg/m³
- Rôles : isoler le ferraillage de l’humidité du sol et créer une surface de travail propre
4. Installer le ferraillage
- Positionner sur des cales pour garantir l’enrobage
- Vérifier l’alignement et le niveau
5. Mise en place du coffrage
- Planches bien calées et étanches
- Vérifier les dimensions une dernière fois
🔧 Cas particulier – Sol argileuxSi votre terrain est sujet au retrait-gonflement, envisagez un drainage périphérique pour évacuer l’eau et limiter les variations d’humidité.
Synthèse : les profondeurs à retenir
| Zone géographique | Altitude | Profondeur minimale | Note |
|---|---|---|---|
| Littoral, plaines | 50-60 cm | PHG standard | |
| Zones intermédiaires | 150-500 m | 60-90 cm | Appliquer la formule PHG |
| Montagne | > 500 m | 1 m minimum | Sécurité maximale |
| Sol instable (argileux) | Toutes | + 10-20 cm | Quelle que soit la zone |
| Portail motorisé lourd | Toutes | + 10 cm | Renforcement structurel |
En résumé : La profondeur des fondations d’un portail ne s’improvise pas. Elle résulte d’un calcul précis incluant la profondeur hors gel (PHG), la nature du sol et les caractéristiques du portail. Respecter ces normes techniques et soigner le ferraillage vous assure une installation durable et vous évite des réparations coûteuses.
FAQ : Vos questions sur les fondations de portail
-
Quelle est la profondeur idéale pour la semelle de fondation d'un portail ?
En règle générale, la profondeur minimale recommandée est de 50 à 60 cm dans les zones tempérées pour garantir une assise stable. Toutefois, cette mesure doit être ajustée pour atteindre la profondeur hors gel (PHG) spécifique à votre région, qui peut dépasser 1 mètre en zone montagneuse ou sur des sols instables. La PHG est la donnée de référence incontournable pour éviter les désordres liés au gel.
-
Comment calculer précisément la profondeur hors gel selon l'altitude ?
Pour les altitudes inférieures à 150 m, référez-vous à la carte des zones de gel de votre région (généralement entre 50 et 80 cm). Au-delà de 150 m, le DTU 13.12 préconise la formule suivante :
PHG = h + ((Altitude - 150) / 200) × 0,05
Exemple concret : Pour une habitation située à 450 m d'altitude avec une valeur 'h' de 85 cm dans votre région, vous obtenez : 0,85 + ((450-150)/200) × 0,05 = 0,925 m. Par sécurité, arrondissez toujours au supérieur, soit 1 mètre de profondeur.
-
Quel type de fondation privilégier pour assurer la tenue des piliers ?
Pour les piliers, qu'il s'agisse d'un portail battant ou coulissant, réalisez des plots en béton armé robustes dimensionnés à au moins 2 fois la taille du pilier. L'idéal est de relier ces plots entre eux par une longrine ferraillée (semelle filante). Cette liaison solidarise l'ensemble de la structure et empêche les piliers de bouger ou de s'écarter sous l'effet du poids, des mouvements du portail et des contraintes du sol.
-
Peut-on se contenter de couler seulement 5 cm de béton ?
Non, absolument pas pour la fondation structurelle. Une couche de 5 cm correspond uniquement au béton de propreté, coulé en fond de fouille pour isoler le ferraillage de la terre et créer une surface de travail propre. La véritable fondation qui supportera les charges mécaniques et climatiques nécessite une profondeur bien plus importante : minimum 50 cm en zone tempérée, conformément aux normes de construction (DTU 13.12), et jusqu'à 1 mètre en montagne.
-
Quelle est l'influence de la nature du sol sur la profondeur à creuser ?
La nature du terrain est déterminante dans le dimensionnement des fondations :
- Sol argileux : Sujet au retrait-gonflement, il demande des fondations plus profondes (+ 10 à 20 cm) et souvent plus larges, avec parfois un drainage complémentaire
- Sol sableux : Faible portance, nécessite de creuser plus profond pour trouver une assise stable
- Sol rocheux : Offre une excellente portance, la profondeur minimale (PHG) suffit généralement
Ignorer la composition de votre sol expose votre installation à des risques d'affaissement, de fissuration du seuil ou de déformation, compromettant le fonctionnement du portail à moyen terme. En cas de doute sur la nature de votre terrain, une étude géotechnique simple peut vous éviter de coûteuses malfaçons.
-
Dois-je prévoir des dimensions différentes pour un portail motorisé ?
Oui, un portail motorisé génère des contraintes supplémentaires importantes (tractions, vibrations, chocs). Il est recommandé de :
- Augmenter la profondeur de 10 cm par rapport au minimum requis
- Utiliser un béton dosé à 350 kg/m³ (au lieu de 300 kg/m³)
- Renforcer le ferraillage aux points de fixation du moteur
- Élargir les plots de fondation de 10 cm
Ces adaptations garantissent que votre structure encaissera sans broncher les cycles répétés d'ouverture/fermeture sur plusieurs décennies.
Point clé final : Une fondation bien dimensionnée et correctement réalisée représente un investissement sur 30 à 50 ans. Respecter les normes techniques, notamment la profondeur hors gel, vous garantit une installation pérenne et sans mauvaises surprises.
